Comment choisir correctement un raccord pour un tube ondulé en acier inoxydable

Lorsqu'on travaille avec des tubes ondulés en acier inoxydable, les erreurs d'installation les plus fréquentes ne sont généralement pas dues à une mauvaise exécution, mais à une mauvaise correspondance entre le diamètre du tube et le raccord.

Ce guide explique clairement, étape par étape, comment choisir le bon raccord Stahlmann pour un tube donné.

1. Règle fondamentale: le diamètre du tube avant tout

Le point de départ pour choisir un raccord est toujours le diamètre nominal du tube ondulé, exprimé en millimètres.

Pour les systèmes Stahlmann, le chiffre figurant dans le nom du raccord correspond directement au diamètre du tube.

Exemple:

15 = tube ondulé de diamètre nominal 15 mm (DN15)

Règle:

• Un tube DN15 nécessite un raccord DN15
• Un tube DN20 nécessite un raccord DN20

Il n'existe pas d'adaptateurs ni de tolérances entre diamètres de tubes.

Chaque raccord est conçu pour un seul diamètre de tube précis.

2. Comprendre le nom du raccord (le « décodeur »)

Stahlmann utilise un système de dénomination standardisé qui contient déjà toutes les informations de compatibilité.

Exemple:

Manchon Stahlmann (M) 15 × 1/2 EF

Cela signifie:

• Manchon – type de raccord (manchon, té, coude, etc.)
• Stahlmann – marque
• (M) – type de filetage
  • M = filetage mâle
  • F = filetage femelle
• 15 – diamètre du tube ondulé raccordé (en mm)
• 1/2 – taille du filetage (en pouces)
• EF – Easy Fix (montage rapide)

En pratique:

Ce raccord est uniquement compatible avec un tube ondulé DN15 et permet de le raccorder à une sortie filetée 1/2".

3. Diamètre du tube ≠ taille du filetage: à ne pas confondre

C'est une erreur très courante.

• Diamètre du tube (mm) → détermine la compatibilité avec le tube ondulé
• Taille du filetage (pouce) → détermine la compatibilité avec l'équipement (chaudière, vanne, collecteur, etc.)

Exemple:

Un tube DN15 peut être raccordé à:

• un filetage 1/2"
• un filetage 3/4"

Uniquement si le raccord l'indique explicitement, par exemple:

• 15 × 1/2
• 15 × 3/4

Le diamètre du tube ne change jamais, seul le côté fileté varie.

4. Tubes recuits vs non recuits: impact sur le choix du raccord?

Non.

• Les tubes Stahlmann recuits et non recuits utilisent les mêmes raccords
• La différence concerne uniquement la flexibilité, pas la géométrie de raccordement
• Tant que le diamètre correspond, le raccord est compatible

Exemples:

• Tube DN15 recuit → raccord DN15
• Tube DN15 non recuit → raccord DN15

5. Raccords Quick-Fix (EF): les points essentiels

Les raccords Stahlmann EF (Easy Fix) sont conçus pour:

• une installation sans outil ou avec très peu d'outillage
• aucune soudure, brasage ou sertissage
• une étanchéité mécanique fiable

Pour un montage correct:

1. Le diamètre du tube doit correspondre exactement au raccord
2. Le tube doit être coupé proprement et bien d'équerre
3. Le tube doit être inséré complètement avant le serrage

Si ces conditions sont respectées, la connexion est sûre et étanche.

6. Exemples pratiques

Exemple 1

Vous avez:

• Tube ondulé DN20
• Sortie de chaudière avec filetage mâle 3/4"

Vous avez besoin de:

Manchon Stahlmann (F) 20 × 3/4 EF

Exemple 2

Vous avez:

• Tube ondulé DN15
• Collecteur de chauffage au sol avec filetage 3/4" (Eurocone)

Vous avez besoin de:

Raccord Eurocone 15 × 3/4 EF

Exemple 3

Vous avez:

• Tube DN25
• Besoin d'un angle à 90° vers un raccord fileté

Vous avez besoin de:

Raccord Coude Stahlmann (F) 25 × 1 EF

7. Récapitulatif: checklist rapide

Avant de commander un raccord, vérifiez toujours:

1. Le diamètre du tube (DN en mm)
2. La taille du filetage de l'équipement (en pouces)
3. Le type de filetage (mâle ou femelle)
4. Le type de raccord (manchon, coude, té, Eurocone, etc.)

Si ces 4 paramètres correspondent, le raccord est le bon.

Pourquoi c'est important

Un bon choix de diamètre:

• évite les fuites
• empêche les dommages à l'installation
• garantit la tenue en pression et en température
• assure une longue durée de vie du système
• garantit la compatibilité complète du système

Les raccords Stahlmann sont conçus comme faisant partie d'un système complet. Lorsqu'ils sont correctement sélectionnés, ils offrent la fiabilité attendue d'une solution professionnelle en tuyauterie inox.

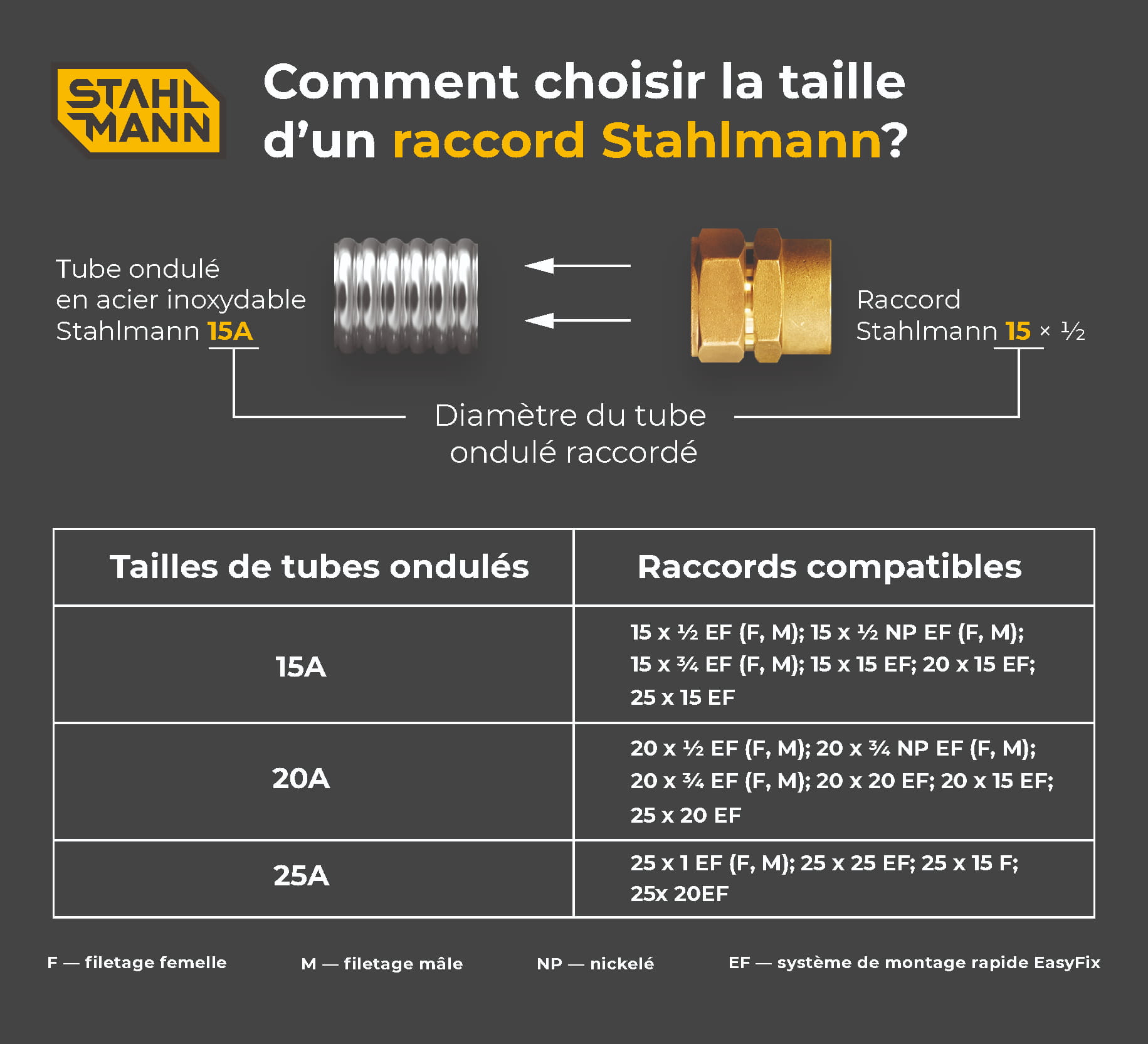

Comment choisir la taille d'un raccord Stahlmann

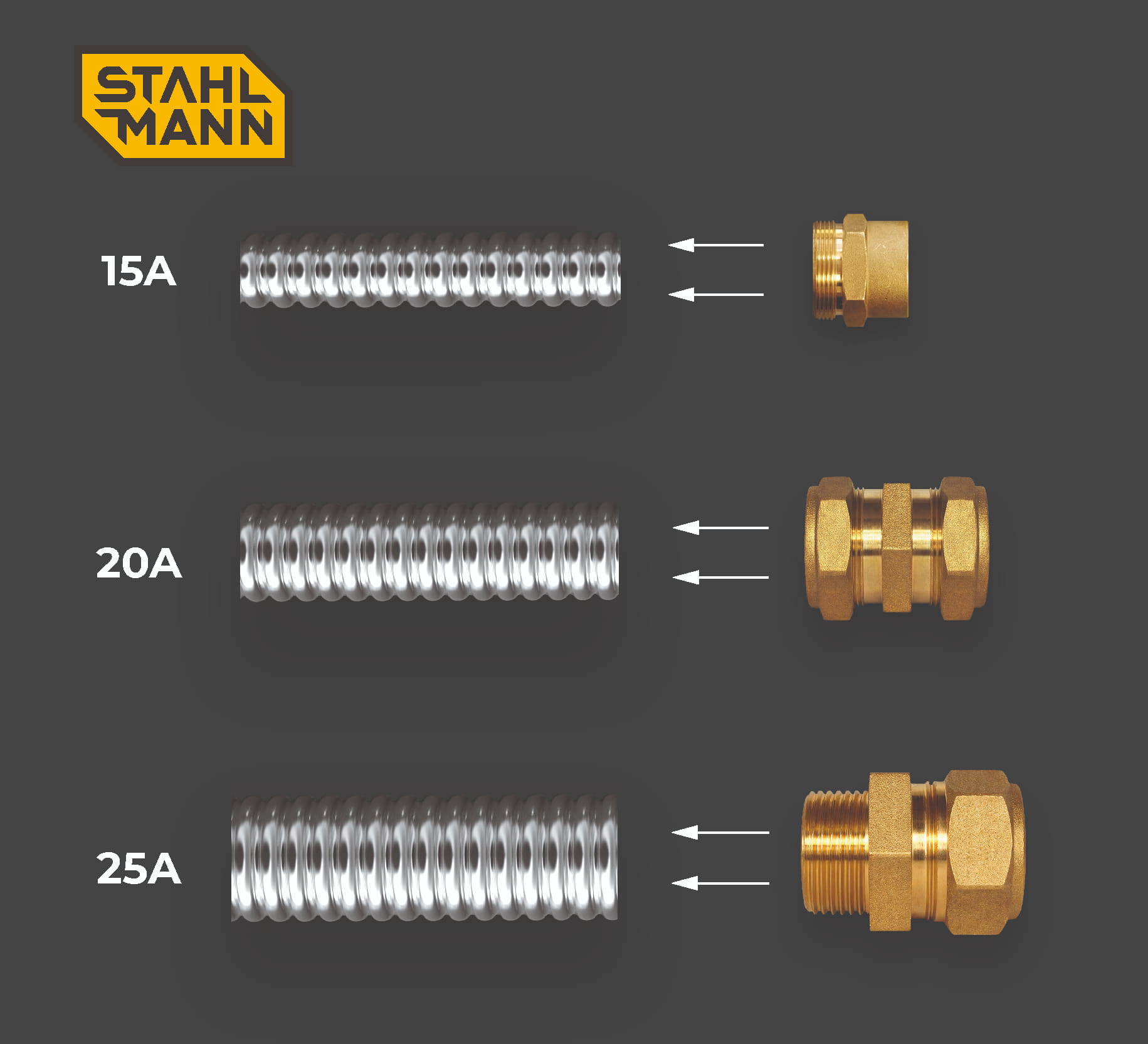

Tailles de tubes ondulés 15A, 20A, 25A

Raccords compatibles

Légende :

• F — filetage femelle
• M — filetage mâle
• NP — nickelé
• EF — système de montage rapide EasyFix
